Conocer los componentes de un puente grúa no es un ejercicio técnico de manual: es lo que te permite detectar una falla antes de que pare tu línea de producción. Cada pieza cumple una función específica dentro del sistema de izaje, y el desgaste de una sola puede comprometer toda la operación.
¿Cómo se organiza un puente grúa? Los sistemas que lo componen

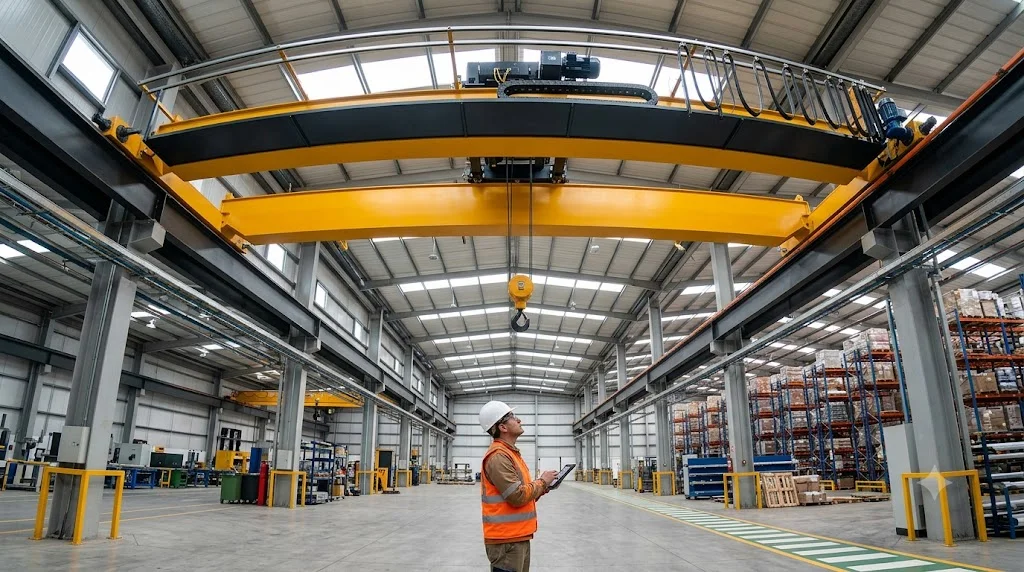

Un puente grúa funciona como un sistema integrado, no como piezas sueltas. Para entenderlo mejor, conviene agruparlo en cinco sistemas que trabajan de forma conjunta: estructural, elevación, traslación, eléctrico y seguridad. Cuando uno falla, compromete el rendimiento de todo el conjunto, aunque el resto esté en buen estado.
Sistema estructural

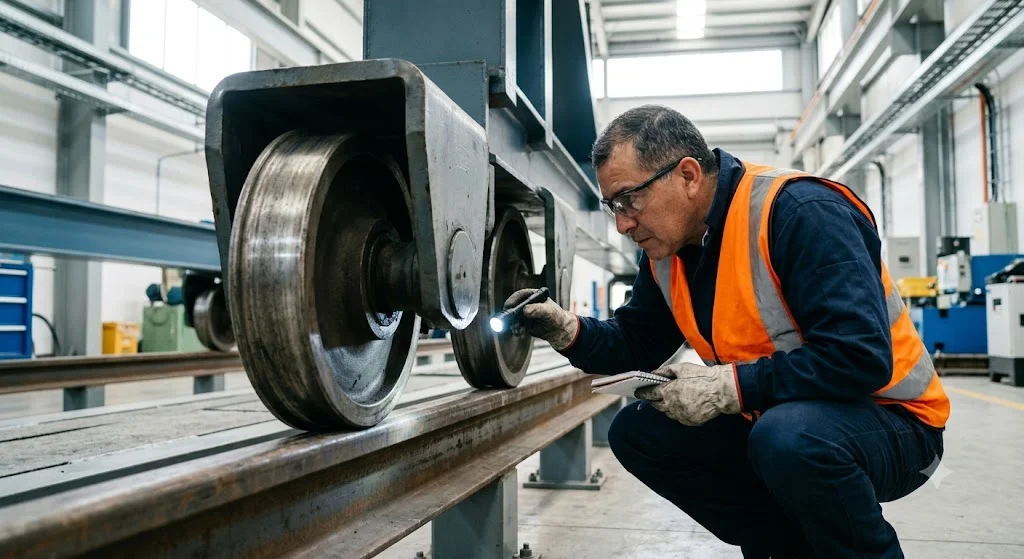

Es el esqueleto del equipo: la viga o puente principal, que soporta la carga y se desplaza a lo largo de los rieles; los testeros, que conectan la viga con las ruedas y transmiten el movimiento longitudinal; y los rieles, que guían el desplazamiento dentro de la nave. Este sistema absorbe el peso completo de la operación, por eso una grieta o corrosión aquí compromete la resistencia de todo el puente, no solo de una pieza aislada.
Sistema de elevación
Aquí está el polipasto, encargado de ejecutar la elevación vertical de la carga; el gancho de carga, que es el punto de sujeción directo; y el cable de acero o cadena, que transmite la fuerza de elevación desde el polipasto hasta el gancho. La carga no descansa en un solo punto de este sistema: se distribuye entre los tres, por lo que el fallo de uno, por ejemplo un cable con hilos rotos, puede comprometer la maniobra completa.
Sistema de traslación
Incluye el carro de traslación, que se mueve sobre la viga y sostiene el polipasto, junto con los motores que generan el desplazamiento longitudinal y transversal del equipo. Su función es posicionar la carga en el punto exacto que necesita la operación, así que cualquier desalineación aquí se traduce en maniobras más lentas o imprecisas.
Sistema eléctrico
Agrupa el sistema eléctrico general, que alimenta y controla todos los movimientos del equipo, y la botonera o control remoto, con la que el operador comanda cada maniobra. Una conexión floja o un control que responde con retraso no solo afecta la productividad: puede generar un movimiento inesperado de la carga en el peor momento.
Sistema de seguridad
Lo componen los frenos, que detienen el movimiento de forma controlada, y los finales de carrera, que limitan el recorrido para evitar sobrecarreras. Es el sistema con menor margen de error: una falla aquí no reduce el rendimiento, aumenta directamente el riesgo de accidente.
Marcas como TOYO fabrican estos sistemas pensando en ciclos de trabajo continuos, con estructuras y componentes reforzados según normas como FEM o CMAA, diseñados para soportar mayor exigencia entre mantenimientos, siempre que la inspección periódica se mantenga al día.
Señales de desgaste por sistema
| Sistema | Componentes | Señal de desgaste a vigilar |
| Estructural | Viga principal, testeros, rieles | Corrosión, grietas o desalineación en rieles y ruedas |
| Elevación | Polipasto, gancho, cable o cadena | Ruidos o vibraciones en el polipasto, hilos rotos en el cable, gancho deformado |
| Traslación | Carro de traslación, motores | Movimiento irregular o sobrecalentamiento del motor |
| Eléctrico | Sistema eléctrico, botonera o control remoto | Conexiones flojas, respuesta lenta o errática de los controles |
| Seguridad | Frenos, finales de carrera | Baja respuesta de frenos, finales de carrera que no detienen en el punto correcto |
Ninguna de estas señales debe interpretarse de forma aislada. Una fuga de aceite en el polipasto o un sobrecalentamiento en los motores, por ejemplo, suele indicar desgaste interno que ya afecta el rendimiento, aunque el equipo siga operando con normalidad a simple vista.
¿Qué componente soporta realmente la carga?
La carga no descansa en un solo punto: se distribuye entre el polipasto, el gancho, el cable de acero, la viga principal, las ruedas y la estructura completa del puente. Todos trabajan de forma conjunta, lo que significa que el fallo de un solo componente crítico puede comprometer toda la maniobra, incluso si el resto del sistema está en buen estado.
Por eso revisar «el componente que más importa» no tiene mucho sentido en la práctica. Lo que importa es que cada sistema (estructural, elevación, traslación, eléctrico y seguridad) se mantenga dentro de su condición esperada, porque el punto más débil en un momento dado es el que define el riesgo real de la operación.
Cómo detectar desgaste a tiempo
Antes de operar, una revisión rápida de cada sistema (sonidos, vibraciones, respuesta de frenos, estado visible de cables y estructura) permite detectar buena parte de las señales de esta guía. El checklist completo de inspección preoperacional, con el detalle paso a paso de qué revisar y en qué orden, está en nuestro artículo sobre inspección de puente grúa.
Errores que aceleran el desgaste de los componentes
- Omitir las inspecciones diarias por falta de tiempo.
- No lubricar los componentes móviles según el plan de mantenimiento.
- Operar con movimientos bruscos que generan esfuerzo adicional.
- Ignorar pequeñas deformaciones «porque el equipo sigue funcionando».
- Retrasar el reemplazo de piezas ya identificadas como desgastadas.
Sobrecargar el equipo o usar accesorios de izaje inadecuados también acelera el desgaste, aunque ese tema lo desarrollamos con más detalle en nuestro artículo sobre capacidad de carga de un puente grúa. Cada uno de estos errores reduce la vida útil del equipo de forma acumulativa, incluso cuando no se nota una falla inmediata.
¿Cada cuánto deben revisarse los componentes de un puente grúa?
Lo ideal es combinar varios niveles de revisión: inspecciones diarias antes de operar, revisiones periódicas semanales o mensuales, mantenimiento preventivo programado, inspecciones técnicas formales y el reemplazo oportuno de componentes críticos cuando así lo indique la revisión.
La frecuencia exacta depende del uso del equipo, el entorno (humedad, temperatura, ambientes corrosivos) y las recomendaciones del fabricante. No existe un intervalo universal válido para todas las plantas.
Preguntas frecuentes sobre componentes de un puente grúa
¿Cuál es el componente que más se desgasta en un puente grúa? No hay una jerarquía universal: depende del tipo de operación, la frecuencia de uso y el entorno. En operaciones intensivas, componentes en movimiento constante como el cable, la cadena y el polipasto suelen mostrar señales antes, pero esto varía de una planta a otra.
¿Puedo seguir operando si detecto corrosión leve en la estructura? Debes reportarlo de inmediato para evaluación técnica. La corrosión, aunque parezca leve, avanza con el tiempo y puede comprometer la resistencia estructural.
¿Qué diferencia hay entre el sistema de elevación y el de traslación? El de elevación levanta la carga verticalmente (polipasto, gancho, cable). El de traslación la desplaza horizontalmente dentro de la nave (carro y motores). Ambos deben funcionar de forma coordinada.
¿Con qué frecuencia se deben lubricar los componentes móviles? Según el plan de mantenimiento del fabricante, dentro del mantenimiento preventivo programado, no solo cuando aparece un ruido o una señal evidente.
¿Todos los puentes grúa tienen los mismos componentes? La lógica de los cinco sistemas es la misma, pero la configuración exacta (tipo de polipasto, sistema de traslación, capacidad) varía según el modelo y el fabricante.
¿Notas alguna de estas señales en tu equipo o quieres programar una revisión de sus componentes? Contacta a nuestro equipo técnico para coordinar un diagnóstico y definir qué mantenimiento necesita cada sistema de tu puente grúa. Conoce también las soluciones de puentes grúa de Electroindustria.
Síguenos en Instagram y LinkedIn para más contenido técnico sobre soluciones industriales.
